结构说明

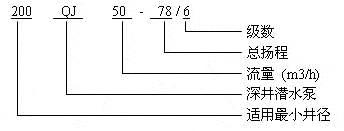

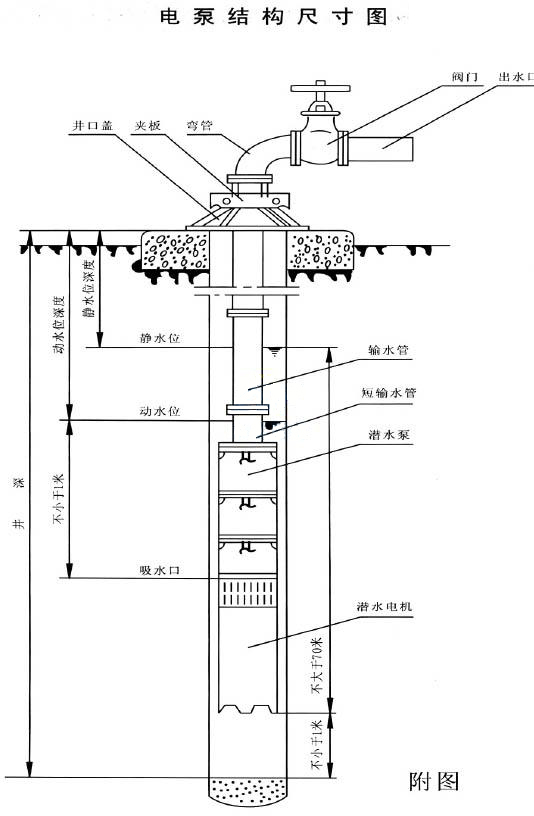

1.QJ型潜水电泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相鼠笼异?电动机，电机与水泵通过爪式或中.键筒式联轴器直接；配备有不同规格的三芯电缆：起动设备为不同容量等级的空气开关和自耦减压起动器、输水管为不同直径的钢管制成，采用法兰联接，高扬程电泵?用闸阀控制。

2.潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上：导流壳采用嫘纹或螺栓联成一体。

3.高扬程潜水泵上部装有止回阀，避免停机水锤造成机组破坏。

4.潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。

5.潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙烯绝缘，尼龙护套耐水电磁线，电缆联接方式按QJ型电缆接头工艺， 把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕-层。再用防水粘胶带缠2~3层，外面包上2?3层防水胶布或用水胶粘结包一层橡胶带（自行车里胎〉以防渗水。

6.电机密闭，采用精密止口螺?，电缆出口加胶塾进行密封。

7.电机上端有一个注水孔，有一个放气孔，卜部打个放水孔。

8.电机下部装有上卜—止推轴承，止推轴承上有沟槽用干冷却，和它对磨的是不锈钢推力盘，承爱水泵的上厂轴向力。
