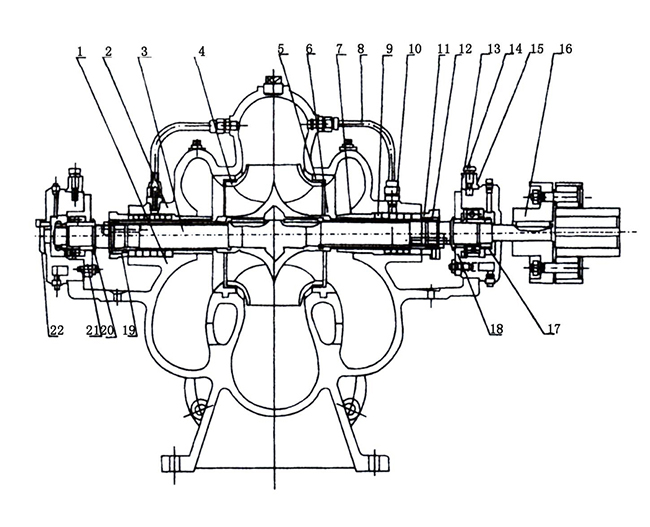

结构图：

本型离心泵的吸入口与吐出口均在水泵轴心线下方，水平方向与轴线成垂直位置、泵壳.中开，检修时无需拆卸进水，排出管路及电动机(或其他原动机)从联轴器向泵的方向看去，水泵均为逆针方向旋转。如根据用户特殊订货需要也可改为顺针旋转。

本型离心泵的主要另件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为优质碳素钢外， 其馀多为铸铁制成。

泵体与泵盖构成叶轮的工作室，在进出水法兰上制有安装真空表和压力表的管螺孔，进出水法兰的下部制有放水的管螺孔。

叶轮经过静平衡校验，用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整，叶轮的轴向力利用其叶片的对称布置达到平衡，可能还有一些剩馀轴向力则同轴端的轴承承受。

泵轴由两个单列向心球轴承支承，轴承装在泵体两端的轴承体内，用黄油润滑，双吸密封环用以减少水泵压水室的水漏回吸水室。

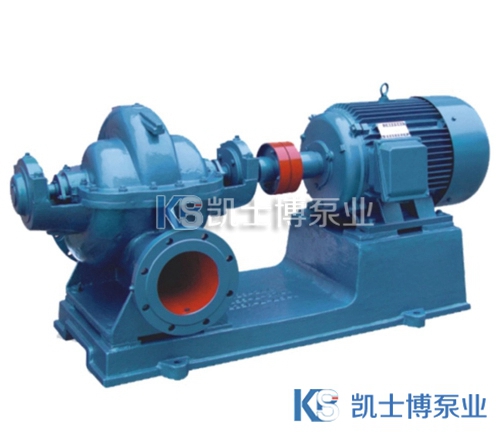

水离心泵通过联轴器由电动机直接传动。

轴封为软填料密封，为了冷却润滑密封腔和防止空气漏入泵内，在填料之间有水封环，水泵工作时小量高压水通过水封管流入填料腔起水封作用。
